Zabudowa klimatyzatorów i pomp ciepła

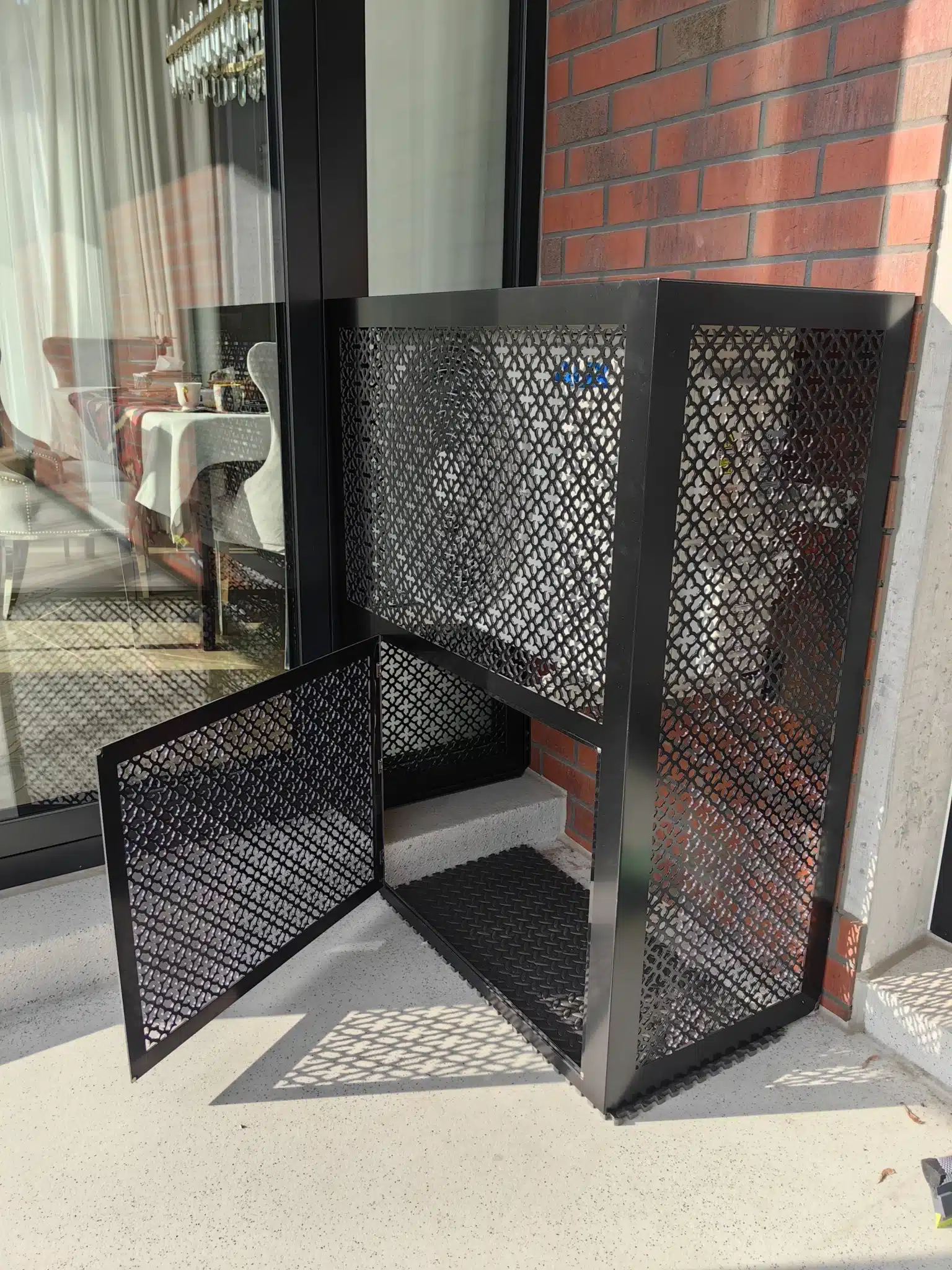

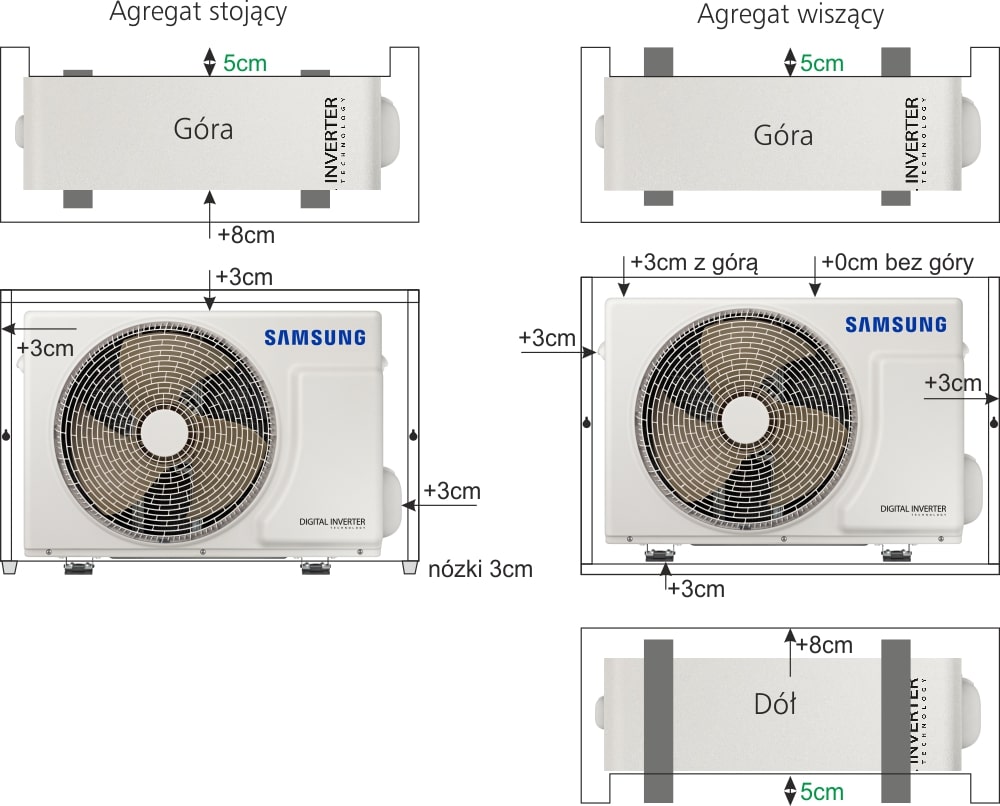

Luzy montażowe

Zabudowa jednostki stojącej:

• Dodaj minimum 3cm luzu od prawej krawędzi, minimum 3cm od lewej krawędzi i dodaj minimum 3cm do odległości od podłogi do górnej pokrywy jednostki
• Z przodu osłony dla zapewnienia niezakłóconego przepływu dodaj minimum 8cm

Zabudowa jednostki zamontowanej na ścianie:

Z przodu osłony dla zapewnienia niezakłóconego przepływu dodaj minimum 8cm

Dodaj minimum 3cm luzu od prawej krawędzi, minimum 3cm od lewej krawędzi i dodaj minimum 3cm nad górną kraędzią i 3cm pod dolnym uchwytem

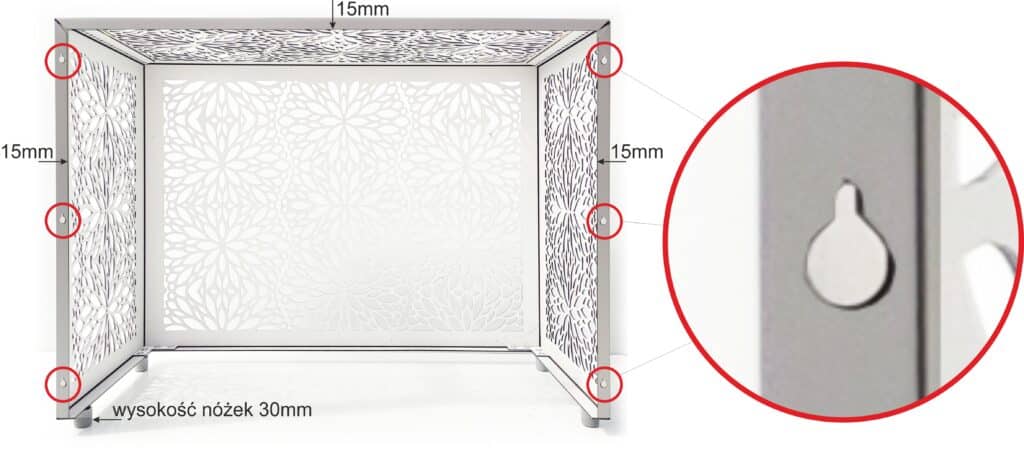

Listwa z otworem klinowym.

Do montażu na kołki montażowe

Wyznaczenie na ścianie miejsca otworów pod kołki montażowe

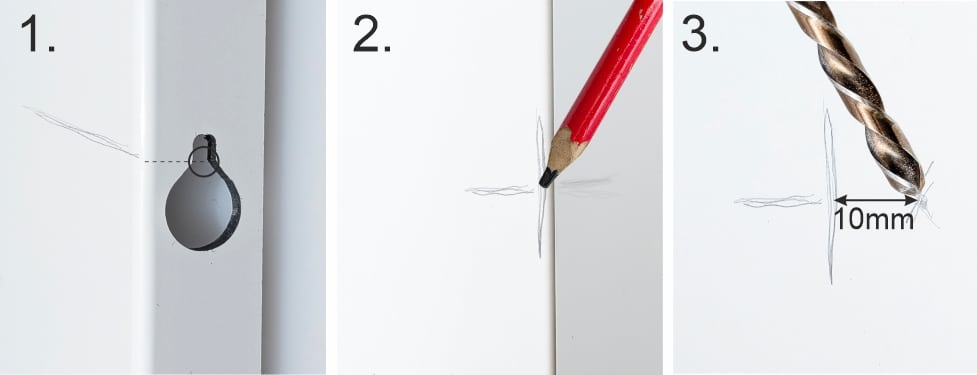

1. Na folii zabezpieczającej ścianki osłony zaznacz np ołówkiem wysokość punktu oparcia wkrętu w otworze klinowym rys.1
2. Przyłóż osłonę na jednostkę AC tak jak ma ona być finalnie zamontowana
3. Zaznacz na ścianie wysokość punktu oparcia rys.2
4. Wywierć otwóry pod kołki 6mm, ewentualnie 8mm po lekkim rozwierceniu otworu klinowego w odległości 10mm do środka osłony rys.3. Pamiętaj, że kołek powinien być dłuższy niż warstwa styropianu na ścianie o min. 6cm

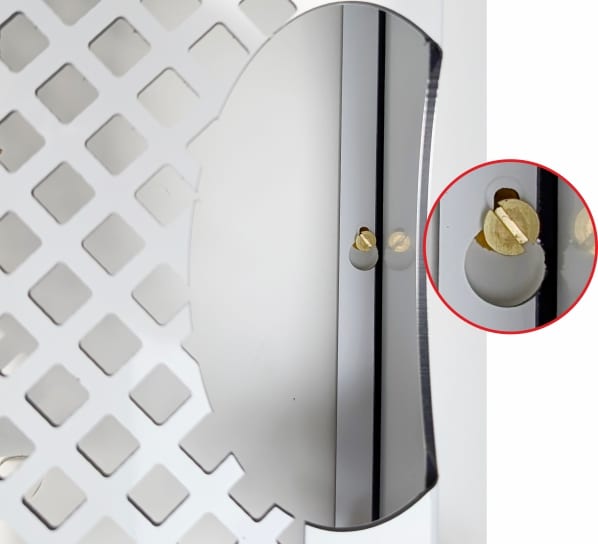

5. Zamontuj wkręty i powieś osłonę.
